Трансформаторы тока предназначаются для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления и применяются в сетях переменного тока номинальной частотой 50 Гц с номинальным напряжением 660 В.
Трансформаторы тока устанавливаются, например, в вводно-распределительных устройствах для учета энергопотребления.

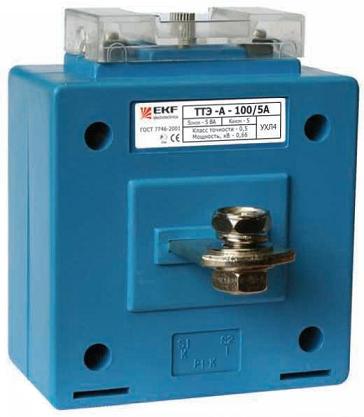

В ассортименте компании имеются трансформаторы тока с встроенной шиной - ТТЭ-А, и с универсальным окном (без встроенной шины) – ТТЭ-30, ТТЭ-60, ТТЭ-85, ТТЭ-100, ТТЭ-125.
Принцип работы
Для снятия информации о значениях протекаемого переменного тока в проводнике, проводник помещается внутрь трансформатора ТТЭ (без встроенной шины). При этом проводник будет являться первичной обмоткой трансформатора тока, а собственно трансформатор тока ТТЭ будет являться вторичной обмоткой, с которой снимается напряжение, пропорциональное протекающему по проводнику току. В случае применения трансформатора ТТЭ-А встроенная шина трансформатора подключается “в разрыв” к проводнику.
Основные преимущества
1. Корпус трансформатора неразборный, изготовлен из самозатухающего полимерного материала.
2. Встроенная шина трансформатора ТТЭ-А медная луженая, позволяет подключать как медные, так и алюминиевые шины.
3. Универсальное окно трансформаторов ТТЭ-30, ТТЭ-60, ТТЭ-100 позволяет использовать их на шинах и кабелях различных сечений и конфигураций.
4. Клеммы вторичной обмотки закрыты прозрачной крышкой для обеспечения безопасности. Крышку можно опломбировать.
5. Два способа монтажа: на шину или на панель.
6. Малые габариты и вес.
